RationalVueFAQ 8输出相关

输出相关

1.运行程序后，输出报告中没有元素数据输出

※元素未设置输出，元素右键à设置输出

※在程序设置中设置，程序设置àUI输出控制à实际产生à输出

2.输出（内部）Excel报表，运行程序时，无数据输出

※1）元素右键未设置输出

※2）设置à设备定义à文件àExcel未选中

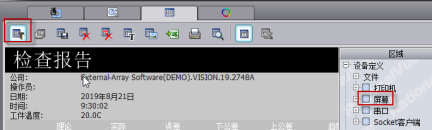

3.元素设置输出，但是运行程序后，屏幕输出窗口（F5）没有数据输出。

※设置à设备定义à“屏幕”未选中

4. 快速评价多个元素的距离，步骤如下：

1）在公差操作区先定义一个距离公差标签

2）将所有元素选中拖放至公差数据区定义好的距离公差标签上

4）按需选择并计算（如下图）

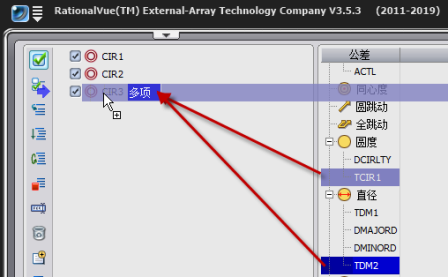

5.如何快速评价一个元素的多个公差。如：求圆的直径、圆度

※先在直径或圆度面板下，输入上下公差并且定义公差标签，然后拖放标签至元素上即可快速完成多个公差的评价

4.       修改圆的理论直径或半径

注：在直径或者半径的公差操作界面是不能定义理论值的

双击打开圆的属性页，鼠标点击两次理论D值，进行修改，然后点击更新

若修改半径，则点击两次R值，进行修改，然后点击更新

5.       批量修改圆的理论直径

选中需要修改的圆，鼠标右键选择共同属性,点击两次修改D值。

7.如何修改输出元素的输出项

※1）在要更改的元素输出项上右键àModifyà勾选输出项

※2）设置à元素定义à选择要修改的元素并勾选输出项，这是整体设置。
